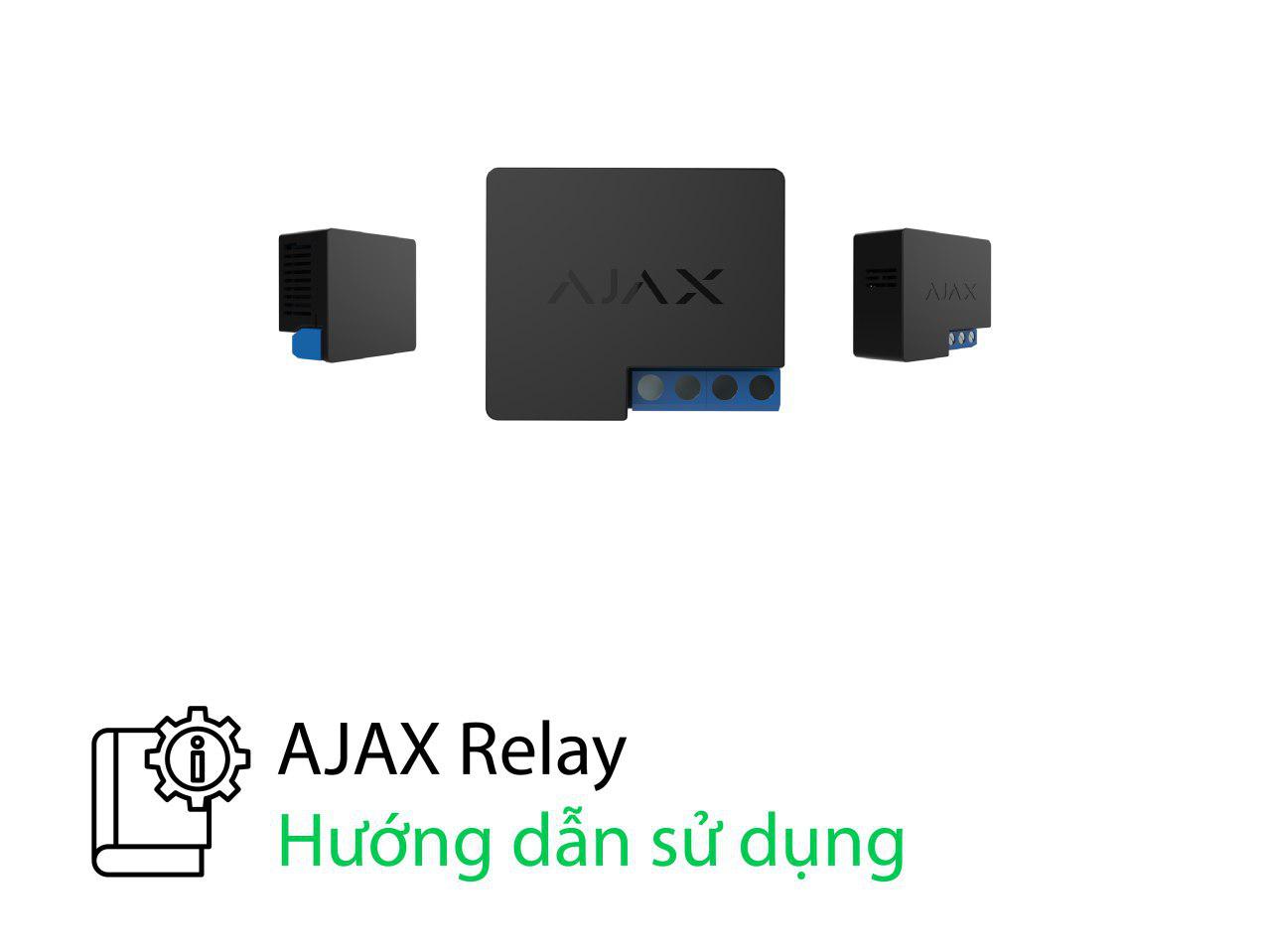

HƯỚNG DẪN SỬ DỤNG RELAY

Relay là một rơle không dây có tiếp điểm khô được thiết kế dành cho việc bật và tắt các thiết bị và thiết bị, được cung cấp bởi nguồn 7 DC24 V DC. Rơle cũng có chức năng điều khiển thiết bị xung. Nó được kết nối với hệ thống bảo mật Ajax bằng giao thức bảo mật Jeweler, phạm vi khoảng cách lên tới 1.000 mét ở môi trường không có chướng ngại vật.

Các tiếp điểm rơle tích hợp không được kết nối trực tiếp vào chính thiết bị, mà chúng được kết nối với các mạch điều khiển đầu vào cho các thiết bị khác nhau, để bắt chước như một nút, công tắc, v.v….

Rơle chỉ nên được lắp đặt bởi một thợ điện có trình độ! Bất kể loại mạch điện mà trong đó thiết bị được cài đặt.

Không tương thích với các mô-đun Ajax uartBridge hoặc Ajax ocBridge Plus

Hệ thống an ninh Ajax có khả năng hoạt động độc lập nhưng người dùng vẫn có thể liên kết hệ thống với các trung tâm giám sát chính của các công ty bảo an.

👉 Mua ngay rờ-le điện thế thấp Relay

Tính năng các chi tiết

Ăng-ten
Khối thiết bị đầu cuối cung cấp điện
Khối thiết bị đầu cuối liên tiếp
Nút chức năng
Đèn tín hiệu

ajax relay

Cổng vào PS đầu cuối — “+” and "-" liên kết đầu cuối, Nguồn cấp 7-24 V DC.
Rờ-le đầu cuối — output potential-free terminals of Relay contact terminals.

Nguyên lý hoạt động Relay

QUAN TRỌNG: Không kết nối các đầu nối nguồn của Rơle với nguồn điện 110 - 230 V! Không kết nối Rơle với nguồn điện có điện áp vượt quá 36 V. Nó sẽ gây ra nguy cơ hỏa hoạn và sẽ làm hỏng thiết bị!

Rơle được cung cấp bởi nguồn DC 7 - 24 V. Các giá trị điện áp được đề nghị cho Rơle là 12V và 24V.

Kết nối và thiết lập Rơle được thực hiện thông qua ứng dụng di động Ajax Security System.

Rơle có thể được sử dụng để cung cấp năng lượng cho các tải khác nhau (còi báo động, van ngắt nước, khóa điện từ).

Với kích thước nhỏ gọn giúp thiết bị có thể được đặt trong hộp chức năng, tủ điện thậm chí là bên trong thân máy của thiết bị khác.

Rơle thiết bị đóng và mở các đầu nối tiếp điểm theo lệnh thông qua ứng dụng Ajax Security System. Khả năng tự động hóa tắt/bật rơ-le khi hệ thống nằm trong trạng thái kích hoạt/ngừng kích hoạt cũng đã được tích hợp.

Các chế độ hoạt động của Relay:

Bán ổn định — thiết bị hoạt động như 1 công tắc đóng/mở cho thiết bị đầu cuối

Xung — thiết bị đóng/mở liên kết với thiết bị đầu cuối trong một đoạn thời gian xác định.

Ở chế độ Xung, Relay sẽ đóng/mở kết nối thiết bị đầu cuối trong vòng từ 0.5 đến 15 giây và tự động thực hiện hành động ngược lại.

Kết nối cảm biến vào Hub

Trước khi bắt đầu kết nối:

Cài đặt ứng dụng Ajax vào điện thoại của bạn và làm theo hướng dẫn thiết lập Hub (Hub, Hub Plus).
Tạo một tài khoản người dùng, thêm bộ Hub vào trong ứng dụng và tạo ít nhất một phòng.
Mở ứng dụng Ajax
Bật bộ Hub lên và kiểm tra kết nối internet.
Kiểm tra và chắn chắc rằng bộ Hub đang trong chế độ Không kích hoạt và đang không cập nhập ( thông qua trạng thái được hiển thị trên ứng dụng)

⚠️ Chỉ có người dùng với quyền quản trị mới có khả năng thêm thiết bị mới vào bộ Hub

Làm thế nào để kết nối thiết bị với bộ Hub:

Chọn “Thêm thiết bị” trên ứng dụng Ajax
Đặt tên cho thiết bị cảm ứng chuyển động, quét mã QR hoặc nhập tay số mã của thiết bị vào ứng dụng ( mã số nằm bên dưới nắp và trên vỏ hộp), chọn Phòng cho thiết bị.

3. Chọn “Thêm” - bộ đếm ngược sẽ bắt đầu.

4. Bật nút nguồn thiết bị sang “On”

Để thiết bị hoạt động hiệu quả và không bị can thiệp, cảm biến phải được đặt trong phạm vi bao phủ của vùng sóng không dây của bộ Hub ( với một đối tượng bảo vệ).

Yêu cầu kết nối vào bộ Hub sẽ được gửi đi sau 1 thời gian ngắn khi thiết bị được mở nguồn. Nếu không thể kết nối với bộ Hub, bạn hãy thử tắt nguồn thiết bị và mở lại sau 30 giây.

Thiết bị cảm biến sau khi được kết nối sẽ hiện lên trong danh sách các thiết bị đã được kết nối. Việc tần suất phát sóng rà soát các tín hiệu sẽ phụ thuộc vào tùy chỉnh trên bộ Hub, mặc định là 36 giây.

Khi rơle được bật lần đầu tiên, nó sẽ được giải phóng! Khi Rơle được gỡ bỏ khỏi hệ thống Ajax, công tắc sẽ giải phóng rơle!

Các trạng thái của thiết bị

Thiết bị → Relay

Danh mục	Giá trị
Cường độ tín hiệu	Cường độ tín hiệu kết nối giữa bộ Hub và thiết bị
Kết nối	Tình trạng kết nối giữa bộ Hub và thiết bị
Kích hoạt	Tình trạng của kết nối rờ-le ( đóng/mở)
Điện thế	Điện thế hiện tại đang đi qua Relay
Phần mềm	Phiên bản phần mềm của thiết bị
ID thiết bị	ID nhận dạng riêng của thiết bị

Thiết lập thiết bị

Thiết bị → Relay → Cài đặt (⚙️)

Chức năng	Nội dung
Dòng đầu tiên	Tên thiết bị, có thể tùy đặt
Phòng	Lựa chọn căn phòng mà bạn muốn thêm thiết bị
Phản ứng khi Kích hoạt/Ngừng kích hoạt	Lựa chọn hành động phản hồi của Rờ-le khi kích hoạt/ngừng kích hoạt: Đóng liên kết Mở liên kết Xung nhịp Không phản hồi Thiết bị có thể phản hồi riêng biệt cho từng tính hiệu Kích hoạt/Ngừng kích hoạt
Chế độ rờ-le	Lựa chọn chế độ hoạt động của Rơ-le Xung nhịp Bán ổn định
Tình trạng kết nối	Trạng thái mặc định của kết nối Mặc định đóng Mặc định mở
Thời gian xung nhịp, giây	Lựa chọn thời gian cho xung nhịp (từ 0.5 đến 15 giây)
Phản hồi ở chế độ ban đêm	Nếu kích hoạt, lập trình kích hoạt/ngừng kích hoạt cũng sẽ hoạt động trong chế độ ban đêm
Kiểm tra cường độ sóng	Chuyển thiết bị sang chế độ kiểm tra cường độ sóng
Hướng dẫn sử dụng	Mở bảng hướng dẫn sử dụng của thiết bị
Hủy kết nối thiết bị	Ngắt kết nối thiết bị khỏi bộ Hub và xóa mọi cài đặt.

Bảo vệ điện áp - tiếp điểm sẽ được mở khi điện áp nằm ngoài giới hạn 6,5 - 36,5V.

Bảo vệ nhiệt độ - tiếp điểm sẽ được mở khi đạt đến nhiệt độ ngưỡng 85 °С bên trong Rơle.

Báo hiệu

Thiết bị Relay sẽ sáng đèn để thông báo trạng thái hiện tại.

Đèn LED màu xanh lục của Rơle sẽ nhấp nháy liên tục nếu không được gán cho Hub. Khi nhấn nút chức năng, đèn LED màu xanh lá cây sẽ sáng lên.

Kiểm tra thiết bị cảm ứng

Hệ thống an ninh Ajax cho phép tiến hành các cuộc kiểm tra để nắm rõ khả năng hoạt động của các thiết bị được kết nối.

Các chế độ kiểm tra sẽ không bắt đầu ngay mà là sau một chu kỳ 36 giây khi sử dụng tùy chỉnh mặc định. Thời gian bắt đầu kiểm tra phụ thuộc vào các tùy chỉnh chu kỳ quét của thiết bị cảm ứng (phân đoạn về các tùy chỉnh của “Jeweller” trong phần cài đặt của Hub).

Kiểm tra cường độ tín hiệu

Lắp đặt thiết bị

Rơle chỉ nên được lắp đặt bởi một thợ điện có trình độ! Bất kể loại mạch điện mà trong đó thiết bị được cài đặt.

Phạm vi liên lạc với bộ Hub trung tâm ở môi trường không có bất kỳ trở ngại nào giữa các thiết bị lên tới 1.000 mét. Hãy tính đến điều này khi chọn vị trí cho Relay.

Nếu thiết bị có cường độ tín hiệu thấp hoặc không ổn định, hãy sử dụng bộ mở rộng phạm vi tín hiệu vô tuyến ReX.

Ngắt điện dây cáp mà Relay đang được kết nối tới
Kết nối cáp cấp nguồn với các đầu nối Rơle, sau đó các đầu nối tiếp điểm Rơle đến mạch cần thiết với dây / cáp có tiết diện đủ. Bạn nên sử dụng các loại cáp có tiết diện 1,5 - 2 mm2.

Nếu thiết bị được cài đặt trong hộp kết nối, hãy cài đặt ăng-ten bên ngoài. Ăng-ten càng nằm cách xa các cấu trúc kim loại, khả năng che chắn tín hiệu vô tuyến càng ít. Ăng-ten không được rút ngắn trong mọi trường hợp.

Trong quá trình cài đặt và vận hành Rơle, hãy tuân theo các quy tắc an toàn điện chung để sử dụng các thiết bị điện, cũng như các yêu cầu của quy định an toàn điện. Nghiêm cấm tháo rời thiết bị.

Không được lắp đặt Relay:

Khu vực ngoài trời.
Trong hộp chức năng bằng kim loại hoặc bảng mạch điện
Ở môi trường có nhiệt độ và độ ẩm vượt ngưỡng cho phép của thiết bị

Bảo trì

Thiết bị không đòi hỏi phải bảo trì

Bảng tính năng kỹ thuật

Chi tiết tính năng	Rờ-le điện từ
Tuổi thọ rờ-le	200,000 lần nhảy
Nguồn cấp	7 – 24 V (DC)
Bảo vệ điện thế	Có, Thấp nhất — 6.5 V, cao nhất — 36.5 V
Hiệu điện thế tải tối đa*	5 A trên dòng 24 V DC, 13 A trên dòng 230 V AC
Bảo vệ dòng điện tối đa	Không
Nguồn ra* (tải điện trở 230 V)	Lên tới 3 kW
Kiểm soát tham số	Có (V)
Điện năng tiêu thụ	Nhỏ hơn 1 W⋅h
Băng tầng	868.0 – 868.6 MHz hoặc 868.7 – 869.2 MHz
Năng suất	3.99 mW (6.01 dBm), giới hạn— 25 mW
Mô-đun sóng vô tuyến	GFSK
Khoảng cách liên kết	Up to 1000 m (môi trường không vật cản)
Tần xuất Ping giao tiếp	12 – 300 giây (mặc định 36 giây)
Chuẩn vỏ bảo vệ	IP20
Phạm vi nhiệt độ hoạt động	Từ 0°С tới +64°С (môi trường xung quanh)
Bảo vệ nhiệt độ tối đa	Có, hơn 65°C của môi trường lắp đặt hoặc hơn 85°C bên trong thiết bị
Độ ẩm hoạt động	Lên đến 75%
Kích thước	39 х 33 х 18 mm
Khối lượng	25 g

* Nếu sử dụng tải điện cảm hoặc điện dung, dòng điện giao hoán tối đa giảm xuống 3 A ở 24 V DC và xuống 8 A ở 230 V AC!

Trọn bộ gồm

Relay
Dây kết nôi - 2 dây.
Hướng dẫn sử dụng

Bảo hành

Bảo hành chính hãng 2 năm cho sản phẩm.

Nếu thiết bị không hoạt động như thiết kế, hãy liên hệ với bộ phận hỗ trợ kỹ thuật bên chúng tôi trước khi đem đi bảo hành - vì hơn 50% các trường hợp chỉ là vấn đề về tùy chỉnh cài đặt.
