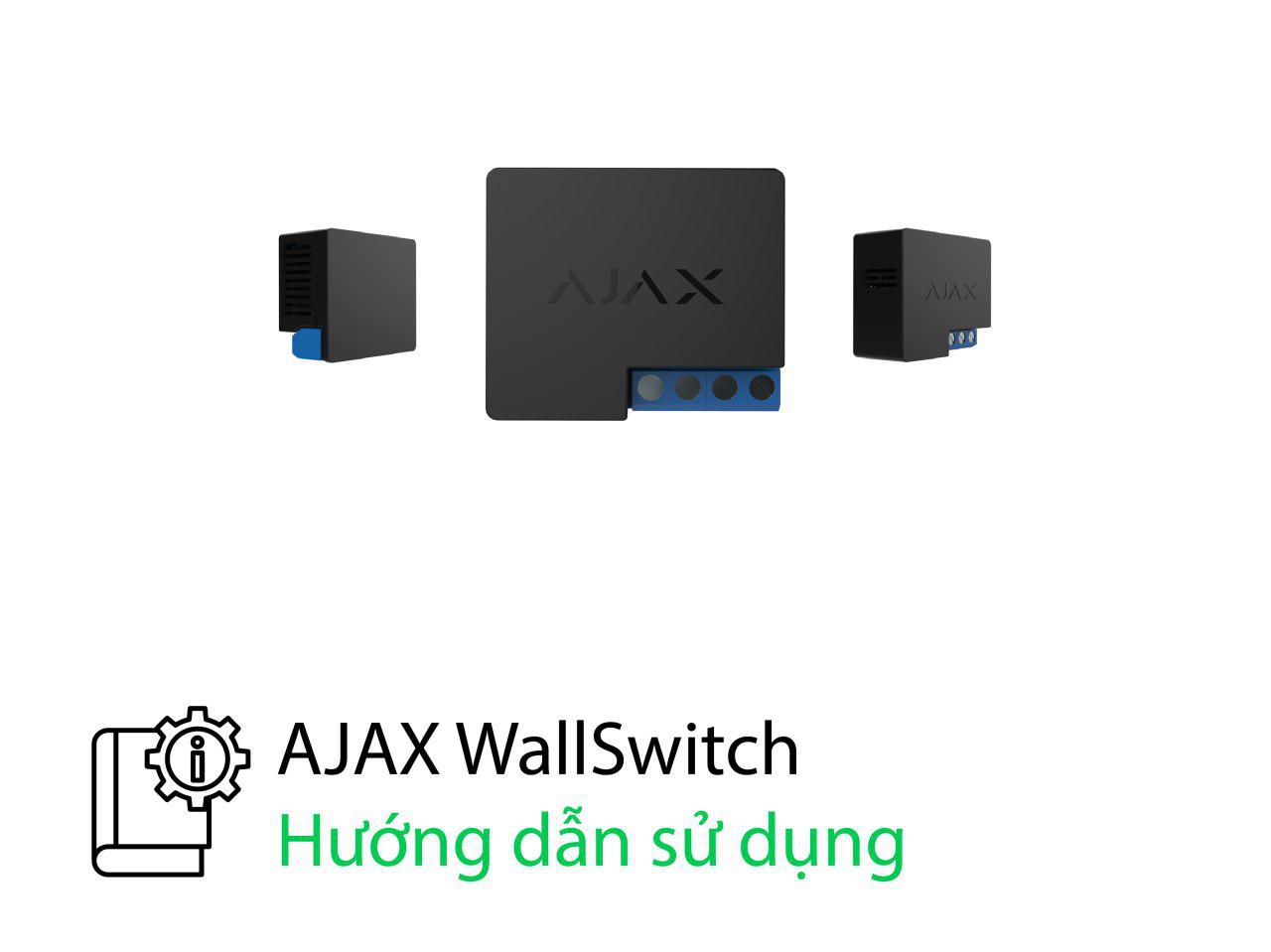

HƯỚNG DẪN SỬ DỤNG WallSwitch

WallSwitch là một thiết bị kết hợp vai trò công tắc bật/tắt nguồn không dây cho các thiết bị điện có công suất lên tới 3 kW, cũng như là một máy dò tiêu thụ năng lượng. Thân máy thu nhỏ của thiết bị được điều chỉnh để lắp đặt trong hộp ổ cắm theo tiêu chuẩn châu Âu.

⚠️ WallSwitch chỉ nên được cài đặt bởi một thợ điện có trình độ! Bất kể loại mạch điện trong đó thiết bị được cài đặt.

WallSwitch chỉ được kết nối với hệ thống bảo mật Ajax (không thể liên kết với hệ thống bên thứ 3) bằng giao thức bảo mật Jeweler, phạm vi khoảng cách lên tới 1.000 mét ở môi trường không có chướng ngại vật.

WallSwitch chỉ hoạt động với Hub. Kết nối với các mô đun tích hợp ocBridge và uartBridge không được cung cấp.

Hệ thống an ninh Ajax có khả năng hoạt động độc lập nhưng người dùng vẫn có thể liên kết hệ thống với các trung tâm giám sát chính của các công ty bảo an.

👉 Mua ngay rờ-le công tắc WallSwitch

Tính năng các chi tiết

Ăn-ten
Liên kết đầu cuối
Nút chức năng
Đèn tín hiệu

ajax wallswitch

Cổng vào đầu cuối:

L terminal — đầu vào dây nóng.
N terminal — đầu vào dây nguội.

Cổng ra đầu cuối:

N terminal — kết nối vào đầu nguội của thiết bị
L terminal — kết nối vào đầu nóng của thiết bị.

Nguyên lý hoạt động của WallSwitch

Đầu vào thiết bị đầu cuối của WallSwitch được kết nối với cáp chính (với dây nóng và dây lạnh), và đầu ra được nối với ổ cắm hoặc nguồn điện đầu vào của hệ thống trong phòng. WallSwitch bật / tắt nguồn điện 220 V theo các kịch bản hoặc theo lệnh của người dùng thông qua ứng dụng Ajax Security System.

WallSwitch được trang bị hệ thống bảo vệ chống biến đổi điện áp vượt quá phạm vi 161V - 264V hoặc bảo vệ quá tải dòng điện trên 13A. Trong trường hợp này, nguồn điện sẽ bị gián đoạn, và tiếp tục lại sau khi bình thường hóa điện áp và giá trị hiện tại.

Tải điện trở tối đa trên rơle là 3 kW.

Bạn có thể xem công suất tiêu thụ của các thiết bị điện được kết nối qua WallSwitch thông qua một đồng hồ điện tiêu thụ trên ứng dụng.

Kết nối cảm ứng vào Hub

Trước khi bắt đầu kết nối:

Cài đặt ứng dụng Ajax vào điện thoại của bạn và làm theo hướng dẫn thiết lập Hub (Hub, Hub Plus).
Tạo một tài khoản người dùng, thêm bộ Hub vào trong ứng dụng và tạo ít nhất một phòng.
Mở ứng dụng Ajax
Bật bộ Hub lên và kiểm tra kết nối internet.
Kiểm tra và chắn chắc rằng bộ Hub đang trong chế độ Không kích hoạt và đang không cập nhập ( thông qua trạng thái được hiển thị trên ứng dụng)

⚠️ Chỉ có người dùng với quyền quản trị mới có khả năng thêm thiết bị mới vào bộ Hub

Làm thế nào để kết nối thiết bị với bộ Hub:

Chọn “Thêm thiết bị” trên ứng dụng Ajax
Đặt tên cho thiết bị cảm ứng chuyển động, quét mã QR hoặc nhập tay số mã của thiết bị vào ứng dụng ( mã số nằm bên dưới nắp và trên vỏ hộp), chọn Phòng cho thiết bị.
Chọn “Thêm” - bộ đếm ngược sẽ bắt đầu.
Nhấn nút chức năng WallSwitch (hoặc áp dụng tải cho thiết bị không dưới 20 W, ví dụ: bằng cách bật một ấm đun nước bằng sắt hoặc điện).

Để thiết bị hoạt động hiệu quả và không bị can thiệp, cảm ứng phải được đặt trong phạm vi bao phủ của vùng sóng không dây của bộ Hub ( với một đối tượng bảo vệ).

Yêu cầu kết nối vào bộ Hub sẽ được gửi đi sau 1 thời gian ngắn khi thiết bị được mở nguồn. Nếu không thể kết nối với bộ Hub, bạn hãy thử tắt nguồn thiết bị và mở lại sau 30 giây.

Thiết bị cảm ứng sau khi được kết nối sẽ hiện lên trong danh sách các thiết bị đã được kết nối. Việc tần suất phát sóng rà soát các tín hiệu sẽ phụ thuộc vào tùy chỉnh trên bộ Hub, mặc định là 36 giây.

Khi bật lần đầu tiên, rơle ở trạng thái mở! Sau khi xóa WallSwitch khỏi hệ thống, công tắc Ajax sẽ mở rơle!

Các trạng thái của thiết bị

Thiết bị → WallSwitch

Danh mục	Giá trị
Cường độ tín hiệu	Cường độ tín hiệu kết nối giữa bộ Hub và thiết bị
Kết nối	Tình trạng kết nối giữa bộ Hub và thiết bị
Kích hoạt	Tình trạng của kết nối rơ-le ( đóng/mở)
Điện thế	Điện thế hiện tại đang đi qua Relay
Dòng điện	Dòng điện tại đầu vào Rơ-le
Nguồn điện tiêu thụ	Nguồn điện tiêu thụ hiện tại tính theo W
Nguồn điện đã tiêu thụ	Năng lượng điện tiêu thụ của thiết bị kết nối với rơle. Bộ đếm được đặt lại khi rơle mất nguồn
Phần mềm	Phiên bản phần mềm của thiết bị
ID thiết bị	ID nhận dạng riêng của thiết bị

Thiết lập cho thiết bị

Thiết bị → WallSwitch → Cài đặt (⚙️)

Chức năng	Nội dung
Dòng đầu tiên	Tên thiết bị, có thể tùy đặt
Phòng	Lựa chọn căn phòng mà bạn muốn thêm thiết bị
Bảo vệ dòng	Nếu kích hoạt, nguồn điện sẽ bị tắt nếu cường độ dòng điện vượt quá 11A, ở trạng thái không hoạt động, ngưỡng là 16A (hoặc 13A, nếu tiếp tục trong 6 giây)
Bảo vệ hiệu điện thế	Nếu kích hoạt, nguồn điện sẽ bị tắt trong trường hợp tăng điện áp vượt quá phạm vi 161 - 264 V, ở trạng thái không hoạt động - 0 - 500 V
Phản ứng khi Kích hoạt/Ngừng kích hoạt	Lựa chọn hành động phản hồi của Rơ-le khi kích hoạt/ngừng kích hoạt: Đóng liên kết Mở liên kết Không phản hồi Thiết bị có thể phản hồi riêng biệt cho từng tính hiệu Kích hoạt/Ngừng kích hoạt
Phản hồi ở chế độ ban đêm	Nếu kích hoạt, lập trình kích hoạt/ngừng kích hoạt cũng sẽ hoạt động trong chế độ ban đêm
Kiểm tra cường độ sóng	Chuyển thiết bị sang chế độ kiểm tra cường độ sóng
Hướng dẫn sử dụng	Mở bảng hướng dẫn sử dụng của thiết bị
Hủy kết nối thiết bị	Ngắt kết nối thiết bị khỏi bộ Hub và xóa mọi cài đặt.

Tín hiệu

Đèn báo WallSwitch có thể sáng màu xanh tùy thuộc vào trạng thái thiết bị.

Đèn LED màu xanh lục của WallSwitch sẽ nhấp nháy liên tục nếu không được gán cho Hub. Khi nhấn nút chức năng, đèn LED màu xanh lá cây sẽ sáng lên.

Kiểm tra thiết bị cảm ứng

Hệ thống an ninh Ajax cho phép tiến hành các cuộc kiểm tra để nắm rõ khả năng hoạt động của các thiết bị được kết nối.

Các chế độ kiểm tra sẽ không bắt đầu ngay mà là sau một chu kỳ 36 giây khi sử dụng tùy chỉnh mặc định. Thời gian bắt đầu kiểm tra phụ thuộc vào các tùy chỉnh chu kỳ quét của thiết bị cảm ứng (phân đoạn về các tùy chỉnh của “Jeweller” trong phần cài đặt của Hub).

Kiểm tra cường độ tín hiệu

Lắp đặt thiết bị

Wallswitch chỉ nên được lắp đặt bởi một thợ điện có trình độ! Bất kể loại mạch điện mà trong đó thiết bị được cài đặt.

WallSwitch được thiết kế để lắp đặt bên trong hộp ổ cắm có đường kính 50 mm trở lên và độ sâu không dưới 70 mm. Rơle cũng có thể được cài đặt trong các dây mở rộng và các mạch khác được cung cấp bởi 220 V.

Phạm vi liên lạc với bộ Hub trung tâm ở môi trường không có bất kỳ trở ngại nào giữa các thiết bị lên tới 1.000 mét. Hãy tính đến điều này khi chọn vị trí cho WallSwitch.

Nếu thiết bị có cường độ tín hiệu thấp hoặc không ổn định, hãy sử dụng bộ mở rộng phạm vi tín hiệu vô tuyến ReX.

Ngắt điện dây cáp mà Wallswitch đang được kết nối tới
Kết nối cáp của hệ thống điện của phòng với các thiết bị đầu cuối WallSwitch theo sơ đồ sau
Kết nối ổ cắm với WallSwitch bằng dây kết nối đi kèm hoặc thiết bị điện sử dụng cáp có tiết diện vừa đủ. Bạn nên sử dụng các loại cáp có tiết diện 1,5 - 2 mm2.

Không kết nối tải quá 3 kW với WallSwitch. Khi kết nối tải, tuân thủ nghiêm ngặt sơ đồ kết nối vì kết nối không chính xác có thể khiến thiết bị gặp trục trặc và / hoặc làm hỏng tài sản.

Khi cài đặt WallSwitch trong hộp ổ cắm, hãy dẫn ăng-ten ra bên ngoài và đặt nó dưới khung nhựa của ổ cắm. Ăng-ten càng xa các cấu trúc kim loại, thì nguy cơ sàng lọc (và suy giảm) của tín hiệu vô tuyến càng thấp.

Trong mọi trường hợp, đừng rút ngắn ăng-ten! Độ dài của nó là tối ưu để hoạt động trong phạm vi tần số radio đã sử dụng!

Trong quá trình cài đặt và vận hành WallSwitch, vui lòng tuân thủ các quy tắc chung về an toàn điện khi sử dụng các thiết bị điện, cũng như các yêu cầu của quy định an toàn điện. Nghiêm cấm tháo rời thiết bị. Không sử dụng thiết bị có dây nguồn bị hỏng.

ajax wallswitch

Không được lắp thiết bị:

Bên ngoài
Trong hộp dây kim loại hoặc bảng mạch
Ở nơi có nhiệt độ hoặc độ ẩm vượt ngưỡng hoạt động của thiết bị

Bảo trì

Thiết bị không đòi hỏi phải bảo trì

Bảng tính năng kỹ thuật

Chi tiết tính năng	Rờ-le điện từ
Tuổi thọ rờ-le	200,000 lần nhảy
Nguồn cấp	110 – 240 V AC ± 10% 50/60 Hz
Bảo vệ điện thế	Có, min 161V, max 264V
Độ tải tối đa	13 А
Bảo vệ tải tối đa	Có, 13 A
Công suất đầu ra (tải kháng 230 V)	Lên đến 3 kW
Tính năng đo lượng điện năng	Có
Kiểm soát tham số tiêu thụ năng lượng	Có: cường độ, điện áp, tiêu thụ điện năng
Mức tiêu thụ điện của thiết bị ở chế độ chờ	Thấp hơn 1 W⋅h
Băng tầng	868.0 – 868.6 MHz hoặc 868.7 – 869.2 MHz
Công suất đầu ra RF tối đa	Lên đến 25 mW
Mô-đun sóng vô tuyến	GFSK
Phạm vi kết nối	Lên đến 1000m ở môi trường không vật cản
Bảo vệ vỏ	IP20
Nhiệt độ hoạt động	From 0°С to +64°С
Bảo vệ nhiệt độ tối đa	Có, hơn 65°C
Độ ẩm hoạt động	Lên đến 75%
Kích thước	39 х 33 х 18 mm
Khối lượng	32 g

Trọn bộ gồm

WallSwitch
Dây kết nối - 2 dây
Hướng dẫn sử dụng

Bảo hành

Bảo hành chính hãng 2 năm cho sản phẩm.

Nếu thiết bị không hoạt động như thiết kế, hãy liên hệ với bộ phận hỗ trợ kỹ thuật bên chúng tôi trước khi đem đi bảo hành - vì hơn 50% các trường hợp chỉ là vấn đề về tùy chỉnh cài đặt.
